16路混合器简要使用说明
〈一〉产品特点:
〈1〉、采用定向耦合器电路,性能指标高。
〈2〉、整机具有高可靠性和高温度稳定性等特点。
〈3〉、16路输入,1路输出。
〈4〉、采用豪华型标准19′机箱。
〈二〉主要性能参数:(见下表)
频率范围 | 45-860MHz |
插入损耗 | 20±2dB |
隔离损耗 | ³30dB |
输入输出阻抗 | 75Ω |
输入输出反射损耗 | ³12dB |
1、致CATV系统安装者
本短文乃提醒CATV系统安装者注意于NEC文献820-40中载有正确之接地准则。其中更明确指出电缆接地应与建筑物接地连接,并尽可能靠近电缆入口。
2、机构检视
检视机器前后部,是否清洁,配件并无遗失、损坏。
3,运输中损坏,
万一开封后,发现机件受损请立即会同运送者提出声明,并填妥完整之损坏报告,副本寄至公司,本公司将告知如何处理。
4、 采用整体装设机架方式设计,以供装设于标准19¢机柜。

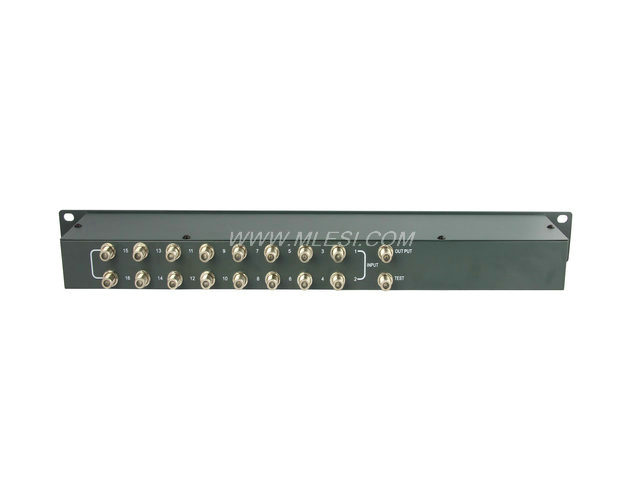

前面板说明:
<2>、测试口。
<3>、混合输出。
推荐说明:此款产品16路射频信号混合器,主要功能是把电视前端机房调制器输出的16路射频电视信号混合成一路主干线,再传输到原来的闭路电视同轴电缆中。
