一,产品概述:

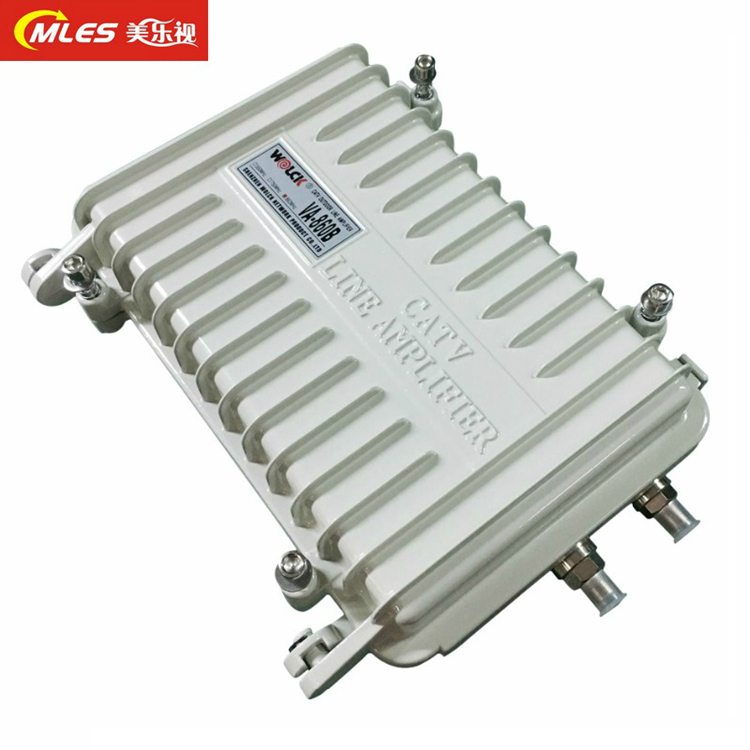

MLS-860T 干线(分配)放大器为860MHz平台,30dB工作增益,使图像更清晰完美;输出为单路、分支或分配三种方式可选;采用高性能线性变压器,电压适应范围宽。本产品不仅适用于HFC网络,也适用于传统的同轴电缆网络。
二,产品特点:
♦ 具有ATC温补电路和良好的非线性指标及较高的可靠性。
♦ 前级均衡器可插拔更换、输出分支/分配形式任选(可互换)。
♦ 具有双重防雷电保护措施和较强的防潮防水能力。
♦ 采用前后双预斜率可使单级均衡量达到20dB+9dB。
♦ 45~860MHz双向平台设计。
♦ 60V(35~90V)或220V(100V~265V)交流供电。
♦ 最大8安培过流。
♦ 频带宽,动态范围大,抗干扰能力强,功耗低,性能稳定有效。
♦ 屏蔽性能好,隔离度高,抗干扰能力强,散热好。
♦ 各输出口信号可以直接供电视、电脑使用,也可再进行多路分支或分配使用。

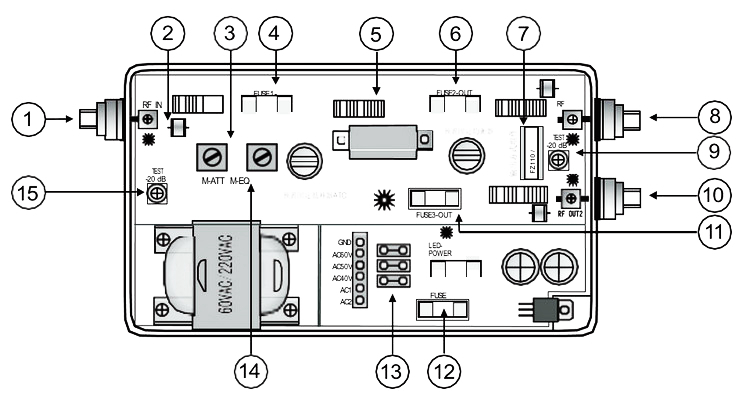

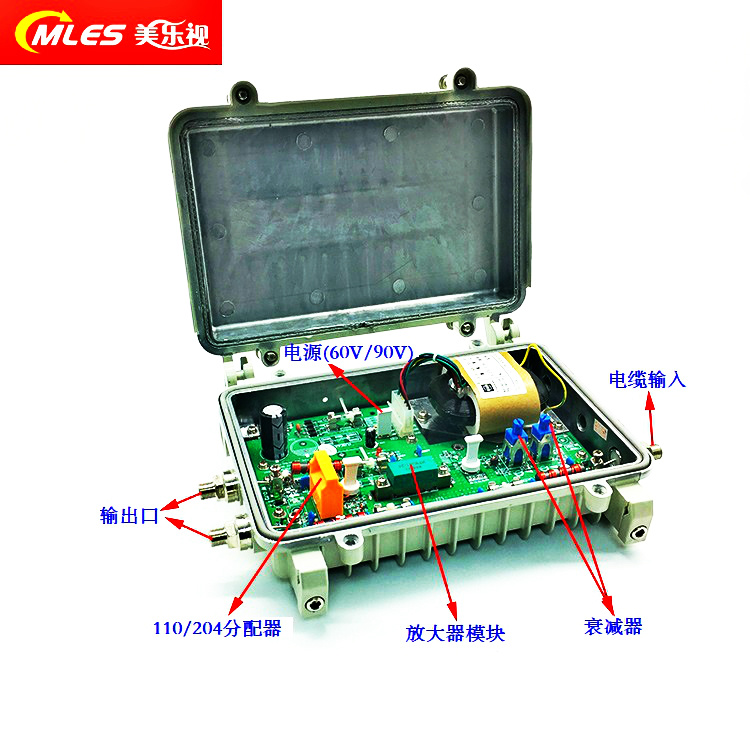

三,产品结构说明:
1 | RF输入端口 | 6 | OUT1过流选择保险管 | 11 | OUT2过流选择保险管 |
2 | 防雷放电器 | 7 | 输出方式选择模块 | 12 | 本机工作保险管 |
3 | 手动衰减器 | 8 | 正向输出端囗OUT1 | 13 | 本机工作电压选择 |
4 | IN过流保险管 | 9 | 正向输出端口2检测端 | 14 | 手动均衡器 |
5 | 过流通道隔离器 | 10 | 正向输出端囗OUT2 | 15 | 正向输入检测端(-20dB) |
