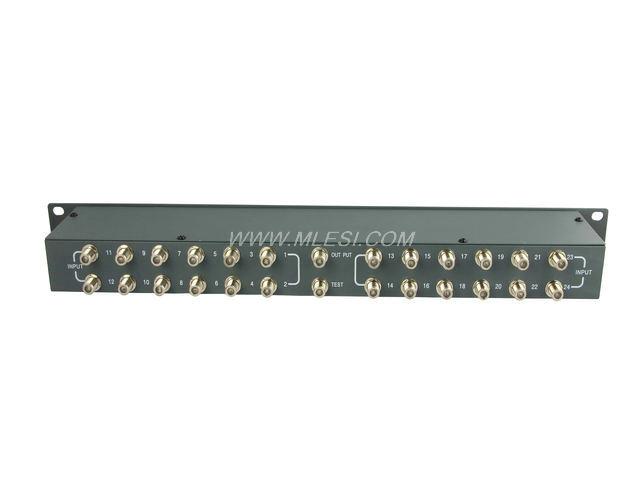

MLS-24 二十四路混合器

24路混合器简要使用说明

〈一〉产品特点：

 〈1〉、采用定向耦合器电路，性能指标高。

 〈2〉、整机具有高可靠性和高温度稳定性等特点。

 〈3〉、24路输入，1路混合输出。

 〈4〉、采用豪华型标准19′机箱。

〈二〉主要性能参数：（见下表）

〈三〉安装及操作说明：

1、致CATV系统安装者

本短文乃提醒CATV系统安装者注意于NEC文献820-40中载有正确之接地准则。其中更明确指出电缆接地应与建筑物接地连接，并尽可能靠近电缆入口。

2、机构检视，

 检视机器前后部，是否清洁，配件并无遗失、损坏。

3、运输中损坏，

万一开封后，发现机件受损请立即会同运送者提出声明，并填妥完整之损坏报告，副本寄至公司，本公司将告知如何处理。

4、  采用整体装设架方式设计，以供装设于标准19¢机柜。

前面板说明：

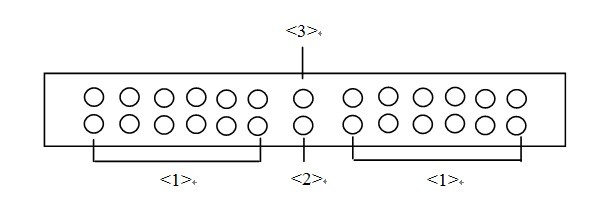

                   -------后面板

                       <1>、24路RF输入

                       <2>、测试口：比主信号低18-20dB。

                       <3>、混合输出。

推荐说明：此款产品24路射频信号混合器，主要功能是把前端电视调制器输出24路射频电视信号混合成一路主干线，再传输到楼栋原有的闭路电视同轴电缆中。
