美乐视 >> 技术支持 >> 各类型F头介绍和安装方法说明

各类型F头介绍和安装方法说明

一,F头简介(注意英制与公制之分,公同母之分)
公制F头和英制F头的区别:公制为国内标准,英制为国外的标准,两种螺纹不能互相拧,进口产品基本都是英制,还有卫星高频头和接收机基本也是英制。至于国内的面板和分支分配器以及放大器则公英混乱可以用卡尺测量F头直径来判断,公制直径:9.7-9.9mm;英制直径:9.2-9.4mm!这是F母头的外径,公制略大0.5mm。F头分英制与公制,我们的卫星设备普遍使用英制F头,也就是在市场上卖的-5的头,-7的是公制的,头比较大。因此建议大家使用英制标准的F头。F头最常用有以下三种类型。
1、自紧式F头

2、插入式F头

3、挤压式F头

4,总结:第一种自紧型F头,(推荐)这种是三种F头中与同轴电缆连接后最为牢固的一种。而F头与同轴电缆连接不牢,是导致断路无信号传输,以及短路造成信号衰减很大的主要原因。
第二种插入式的F头,这种是最成本低廉,并被广泛使用的一种F头,但也是最不牢固的。最容易产生故障的F头。
第三种挤压式F头需要用专业工具挤压,也是一种连接牢固的F头,但是缺点是成本比较高,安装不很方便随意。
二,各类型F头安装方法介绍说明:
1、自紧式F头做法:

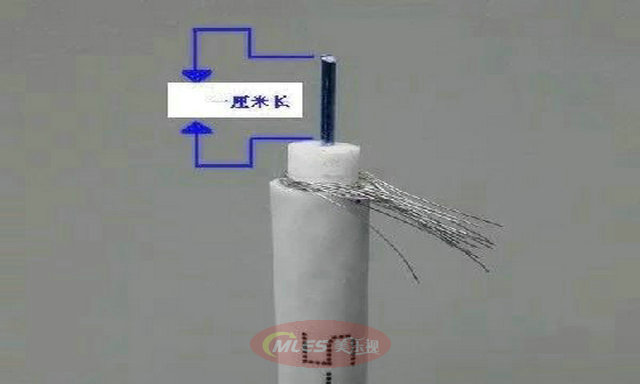

把有线电视同轴电缆剥皮加工成这样。

中间的铜芯长度千万不要超过1厘米,要不然太长造成高频头短路、设备线路短路,造成信号衰减过大。

套上F头.顺时针方法用力拧紧。

拧到露出中间的铜芯为止,如下图这样就是安装好了。

2、插入式F头做法:
先把有线电视同轴电缆剥皮加工成这样,注意切除线材的物理发泡层时,要在高于切开外皮平面的1.5~2 mm处切下,这样就不会因为气候变化造成物理发泡和铜芯萎缩。

套上F头卡环,铜芯一般应留10mm左右,然后插入F头,铜芯应高出F头外口约5 mm

最后用F头卡环把外屏蔽网和电缆一起卡牢(F头卡环距F头帽头应为2~3 mm左右),这时观察F头帽头里面,F头帽头底面应和物理发泡层处在同一平面。

3、挤压式F头的做法:
用剥线器把有线电视同轴电缆加工成如下图所示

然后在插入挤压式F头


用专用的挤压钳子用力挤压牢固如下图所示

最后就是漂亮的F头

4,总结:以下注意事项。

注意:中间的铜芯不要和旁边的编织丝网接触到,会造成信号传输短路.切记!!!
