一、产品特点：
1、采用中频调制、两次变频方式和声表面滤波器处理，带外干扰小。
2、伴音中频、图像高中频和射频本振均采用MCU锁相技术，频率稳定度和准确度都高。
3、输出推动采用集成电路和整机各功能电路均采用片状工艺，整机可靠性高。
4、LED显示频道，可用上、下键设定喜欢频道。
5、操作便利，所有之电平调整控制皆设计于前面板控制.
6、电源部分采用高可靠性高动态范围的开关电源。
7、可以根据客户要求定制各种制式。
二、主要技术参数： （见下表）
射 频 | 输出频道 | 45-870MHz之间全频道 |
频率准确度 | ±5KHz | |
输出电平 | 110dBmV | |
带外抑制 | ³60dB | |
边带抑制 | ³60dB | |
输出阻抗 | 75W | |
伴音-图像载波比 | -10dB ~ -20dB | |
视 频 | 输入电平 | 0.6 ~ 1.5Vp-p |
视频输入阻抗 | 75W | |
视频输入反射 | 30dB min | |
K 系数 | 4% max（ 2T pulse） | |
信噪比 | 50dB | |
时延 | 40nsec | |
带内平坦度 | ±1dB | |
微分增益 | ±4%（调制度为 87.5） | |
微分相位 | ±4° | |
音 频 | 输入电平 | -10 ~ 10 dBm |
输入阻抗 | 10KW min | |
带内平坦度 | ±1dB max（40Hz ~ 15KHz） | |
失真度 | 0.5% | |
信噪比 | -60dB | |
图像、伴音间距 | 根据制式定 | |
电源 | 输入交流电压 | 220V± |
三、安装及操作说明：
1、致CATV系统安装者
本短文乃提醒CATV系统安装者注意于NEC文献820-40中载有正确之接地准则。其中更明确指出电缆接地应与建筑物接地连接，并尽可能靠近电缆人口。
2、开箱处理
每一机器皆已组装、接线并测试完毕，且以适当包装后，交付运送。开封时请注意所有配件已由包装箱中取出。
3、机器视检
检视机器前后部是否清洁，配件有无遗失、损坏等。
4、运输中损坏
万一开封后，发现机件受损请立即会同运送者提出声明，并填 妥完整之损坏报告，副本寄或传至公司或代理商，你将会被告知如何处理。
5、采用整体装设架方式设计，以供装设于标准19¢机柜。
调制器连接方式：本调制器之所有接头均装设于后面板。
6、本调制器装设完毕后，须等待热机10分钟以上再进行以下调整：
《1》、前面板说明：
------前面板
（1）、射频输出电平监测口：与主信号比小20dB±2 dB（F型阴插座）。不使用时，无需接75Ω负载。
（2）、输出电平调节：顺时针增大，逆时针减小。
（3）、LED显示：PAL DK或PAL DI时数码管第一位有显示表示是增补频道，否则为正常频道；PAL BG制式时数码管第一位有显示表示有带“S”的频道；NTSC制式时数码管第一位有显示表示为百位“1”，否则是低于100的频道。
（4）、上键：每按一次频道上升一次。
（5）、下键：每按一次频道下降一次。
（6）、A/V调节：顺时针扩大，逆时针减小。
（7）、音量调节：顺时针扩大，逆时针减小。
（8）、视频调制度调节：顺时针扩大，逆时针减小。

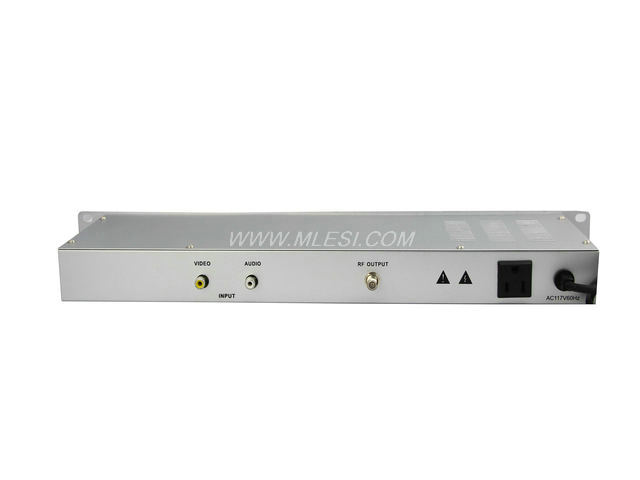

《2》、后面板说明：
------后面板（1）、交流电源输入：AC 100V~260V。
（2）、电源插座：交流电源输出，有效值与交流输入值相等。
（3）、射频输出：F型阴插座。
（4）、中频输入：F型阴插座(如有配置)。
（5）、中频输出：F型阴插座(如有配置)。
（6）、音频输入：RCA型阴插座。
（7）、视频输入：RCA型阴插座。
《3》、视频调制
连接1Vp-p之视频信号源后，调整前面板上之VIDEO LEVEL控制钮以获得最大调制度。
《4》、音频调制
连接声音信号源后，调整前面板上之AUDIO LEVEL控制钮以获得最大的频偏。
《5》、用中频短接线（用本机已配的）把中频输入口和中频输出口对接才能使用；否则，射频输出电平就只有70dB左右，此时将不能正常使用。中频输出口也可外接其他设备后，再送入中频输入口；此时，外接设备的增益应为0dB±1dB。
《6》、利用适当之测试设备，观测A/V，将其设置在所需值上。
7、多个调制器使用时，可把上方调制器的电源插头插入下方调制器的“<2>”中，把最后一个调制器的电源插头插入供电板中；单个调制器使用时，可将电源插头直接插入供电板中。
8、把后面板上的射频输出“<3>”接入CATV前端设备的混合器中。调节前面板<1>，使输出之电平达到系统设计要求。
推荐说明：此款单路捷变式可调频道邻频调制器适用于酒店宾馆，工厂宿舍，煤矿企业等中大型有线电视前端工程安装传输，可以做单路固定频道产品备用设备。
